Transformador subterráneo | transformador enterrado | transformador de luz LED

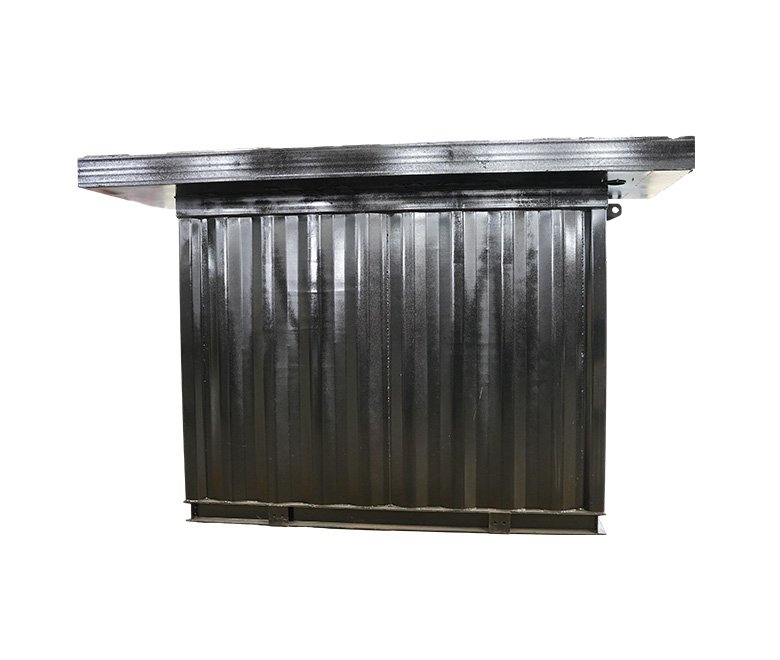

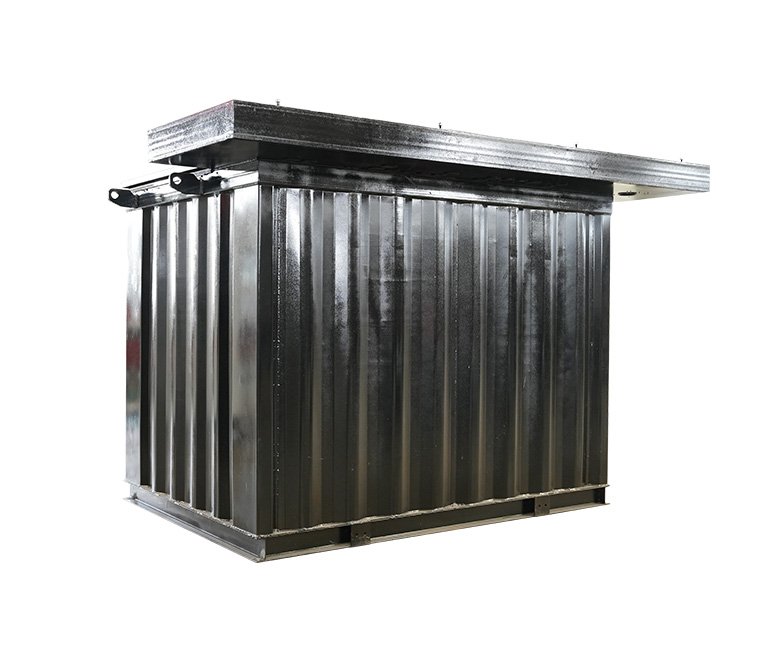

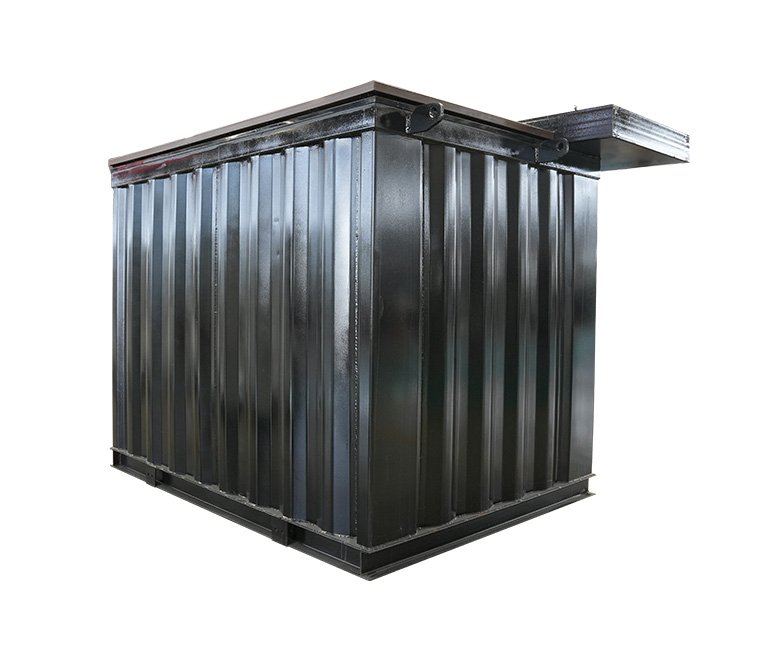

(1) La cimentación del foso puede estar formada por placas de acero de 6 mm o más para garantizar que el agua superficial y otros residuos no entren en él. También se puede utilizar una estructura prefabricada de hormigón armado y tecnología avanzada de impermeabilización.

(2) El foso cuenta con un conjunto de piscinas y una bomba sumergible controlada por un sistema automático sin agua.

(3) Se instala un soporte para cables de alta y baja tensión en el foso, lo que facilita la instalación y fijación de los cables.

(4) Se instala iluminación impermeable en el foso para facilitar el mantenimiento.

(5) La cubierta superior de la cimentación cuenta con orificios de mantenimiento.

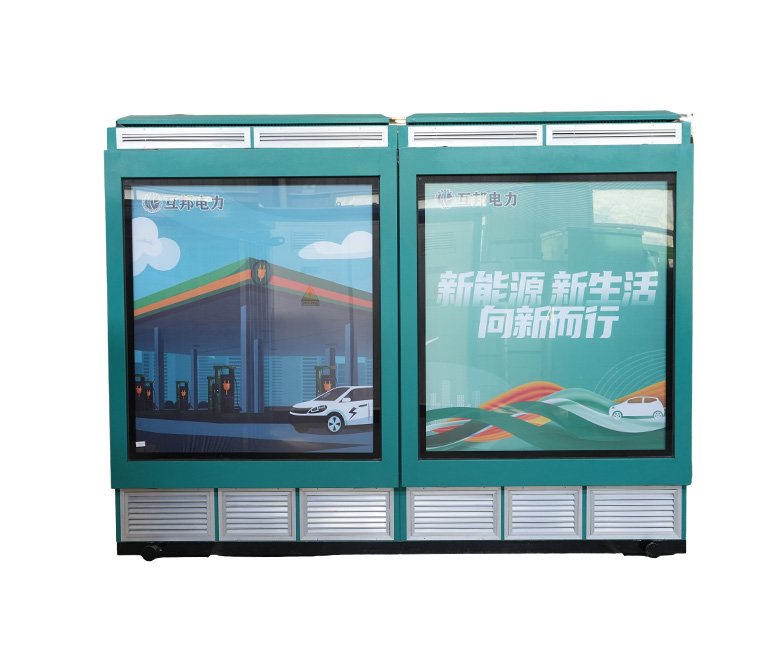

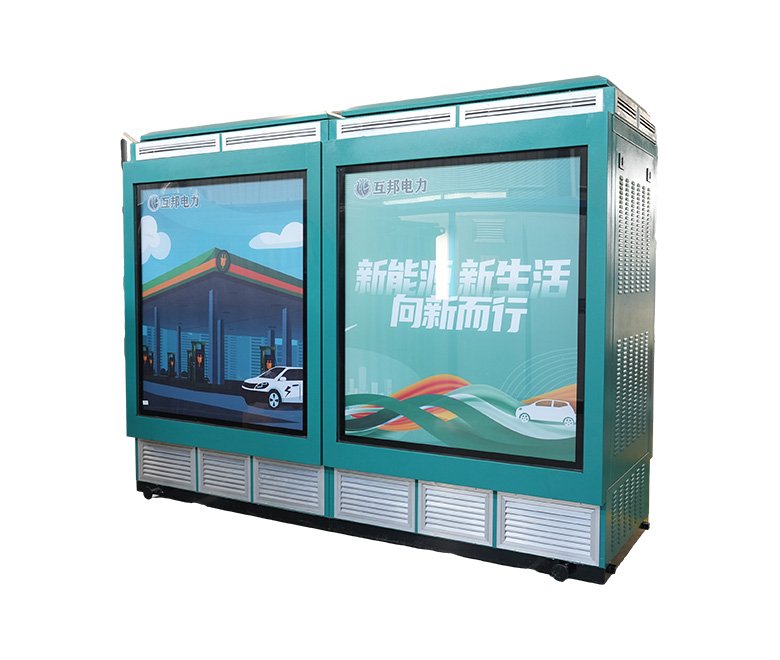

Equipo de interruptores exteriores tipo caja de luz publicitaria

(1) La carcasa protectora del dispositivo de interruptores adopta una estructura de caja de luz publicitaria. Las dos puertas de la caja de luz se pueden abrir en todos los ángulos, y el soporte con resorte neumático facilita la operación y el mantenimiento del equipo de interruptores.

(2) La caja de luz está equipada con aislamiento térmico, lo que proporciona un buen efecto de aislamiento térmico. (3) Los dos lados de la carcasa de la caja de luz son paneles publicitarios y se utilizan elementos emisores LED de tamaño pequeño y con fuentes de luz uniformes.

(4) Las cerraduras de la puerta de la caja de luz publicitaria y el equipo de conmutación se configuran de forma independiente. El mantenimiento de la caja de luz no afecta el funcionamiento del equipo de conmutación.

(5) Un dispositivo de alarma sonora y luminosa se activa cuando la carcasa de la caja de luz se daña por el exterior. Se puede emitir una señal de alarma.

(6) El equipo de conmutación adopta una estructura de puerta de doble capa con un nivel de protección IP34. La segunda capa es la puerta de instrumentos para garantizar que, tras la destrucción de la carcasa de la caja de luz, el gabinete de baja presión mantenga el nivel de protección de un producto de baja presión para exteriores completo e independiente.

(7) El ventilador oculto en la carcasa de la caja de luz permite extraer y suministrar aire automáticamente para reducir la temperatura y deshumidificar la cimentación del foso.

Tratamiento de impermeabilización de subestaciones subterráneas

El transformador combinado subterráneo con caja de tierra permite la inmersión en agua, y la impermeabilización y el drenaje del pozo están completamente diseñados dentro de la cimentación. En zonas con un nivel freático bajo (por debajo del fondo del pozo), la estructura del pozo, con orificios de ventilación en la parte superior, ofrece una ventilación eficaz y capacidad de impermeabilización. Al colocar gravilla de arena en el fondo, el agua puede penetrar directamente en el suelo. En zonas con un nivel freático alto (por encima del fondo del pozo), se utiliza una estructura de pozo de hormigón prefabricada y completamente cerrada que evita la entrada de agua superficial y la infiltración de agua subterránea en el pozo.

Disipación de calor de subestaciones subterráneas

(1) El transformador subterráneo utiliza núcleos de hierro de bajas pérdidas, núcleos de hierro laminado o núcleos de hierro de aleación amorfo. Las pérdidas de carga de aire y de carga se reducen considerablemente, por lo que la generación de calor es baja.

(2) Los transformadores con alta resistencia al calor presentan un alto grado de aumento de temperatura, lo que mejora su capacidad de sobrecarga.

(3) El transformador subterráneo utiliza aceite de transformador ciclotrófico (o aceite de alto punto de combustión) para garantizar una buena disipación del calor.

(4) Entre la caja de distribución de energía y las fosas de tierra básicas, se instalan una entrada y una salida de aire. Cuando el aumento de temperatura del transformador combinado subterráneo local alcanza el valor establecido, se suministra aire al sistema.
