Subestación eólica para nuevos proyectos energéticos

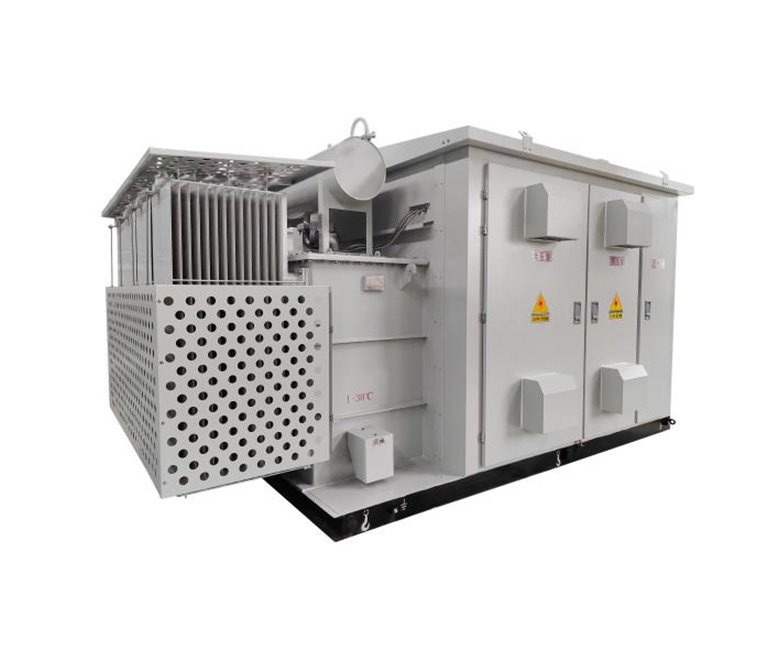

La subestación prefabricada es un producto completo que combina un transformador elevador, un conjunto completo de aparamenta de alta tensión, un conjunto completo de aparamenta de baja tensión, un transformador de potencia y otros equipos auxiliares en una caja. Su rendimiento cumple plenamente con la norma GB/T17467 "Subestación Prefabricada de Alta/Baja Tensión". Se trata de un nuevo tipo de subestación prefabricada, desarrollado para los requisitos específicos de la generación de energía eólica. Ofrece una gran integridad, fácil instalación, un corto plazo de construcción, bajos costos de operación, alta resistencia estructural y propiedades anticorrosivas. Gracias a su alto rendimiento, es ideal para entornos operativos como playas, praderas y desiertos con condiciones naturales adversas, y cumple plenamente con los requisitos de los parques eólicos.

El diseño general del transformador de caja es compacto, práctico y de tamaño reducido; los componentes principales se conectan fácilmente y se reduce considerablemente la cantidad de barras de cobre; el amplio espacio para el cableado de entrada y salida, así como el espacio de inspección, facilita el montaje y la inspección. Estructura de la caja: Todas las piezas metálicas estructurales están pulidas con chorro de arena, galvanizadas por inmersión en caliente y pintadas con aerosol para garantizar una alta resistencia a la corrosión del equipo en entornos húmedos y con alta concentración de niebla salina, y para garantizar su puesta en funcionamiento de forma segura y rápida en entornos de frío extremo.

El transformador de potencia ha adoptado una serie de mejoras en materiales, procesos y estructura, lo que ha permitido que su rendimiento eléctrico alcance el nivel avanzado de productos internacionales similares. Sus pérdidas en vacío y en carga son inferiores a las exigidas por las normas nacionales, y se caracteriza por su alta eficiencia y bajas pérdidas. Esto permite un importante ahorro en el consumo de energía y los costes operativos, además de ofrecer importantes beneficios sociales. El núcleo de hierro está fabricado con láminas de acero al silicio de grano orientado laminado en frío de alta calidad, con apilamiento de juntas oblicuas completas y relleno de aceite al vacío.

El lado de baja tensión puede utilizar interruptores automáticos inteligentes u otras series de interruptores automáticos de baja tensión para distribuir la energía eléctrica y proteger las líneas y los equipos contra sobrecargas, subtensiones, cortocircuitos, puestas a tierra monofásicas y otras fallas. Al mismo tiempo, se instala un pequeño transformador de mantenimiento en el lado de baja tensión para suministrar energía al centro de mantenimiento del usuario. Las vigas eléctricas del marco del gabinete de baja tensión están galvanizadas por inmersión en caliente para protegerlas de la corrosión.
